拆装

1、YZR电动机的拆卸方法参见图1所示。
2、取下轴伸平键(2)。
3、拧下风罩(4)的坚固螺钉(8),取下风罩。
4、从轴上拆除挡圈(3)取下风扇(5)。
5、拧下前轴承外盖(6) 的坚固螺栓(1)。
6、揭开视察窗的盖板(15),拧下螺栓(18),拆除电刷装置(16)。
7、拧一后端盖(17)(在图2中为(15)上的螺栓(14)。
8、用木榔头敲击轴头A使前轴承从轴承室中滑出。
9、在后端盖和机座离缝中用绳子将转子(10)从定子(11)中吊出来后装配时可参照上述步骤以相反次序进行。
10、YZ电动机的拆卸方法参见图2所示。

YZ电动机的拆卸方法除了没有第(5.1.5)项外,和YZR电动机的一样。

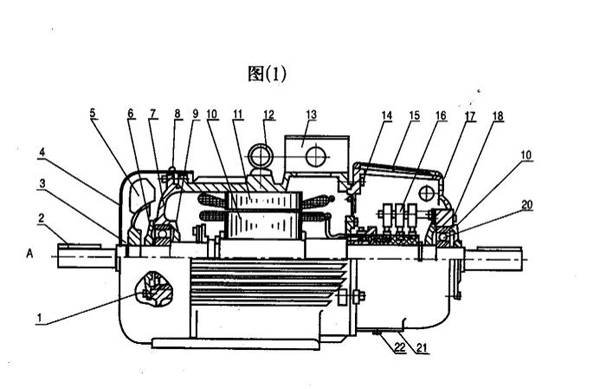

YZR电动机典型装配图

图(1)

表14

1

螺 栓

9

前轴承内盖

17

后端盖

2

平 键

10

转 子

18

螺 栓

3

挡 圈

11

定 子

19

后轴承外盖

4

风 罩

12

吊环螺钉

20

后轴承

5

风 扇

13

出线盒

21

排尘孔盖

6

前轴承外盖

14

螺 栓

22

螺 栓

7

前端盖

15

视察窗盖板

8

螺 钉

16

电刷装置

YZ电动机典型装配图

表15

1

螺  栓

7

前端盖

13

出线盒

2

平  键

8

螺  钉

14

螺  栓

3

挡  圈

9

前轴承内盖

15

后端盖

4

风  罩

10

转  子

16

后轴承外盖

5

风  扇

11

定  子

17

后轴承

6

前轴承外盖

12

吊环螺钉
